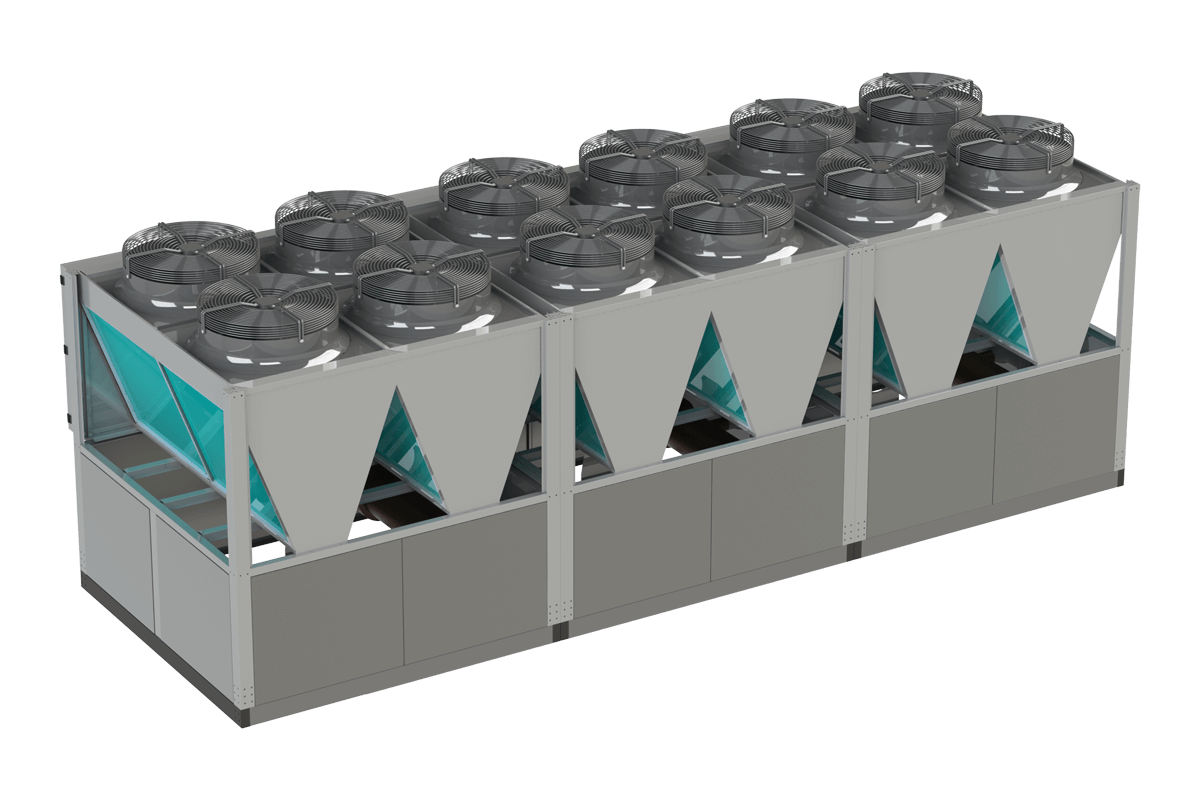

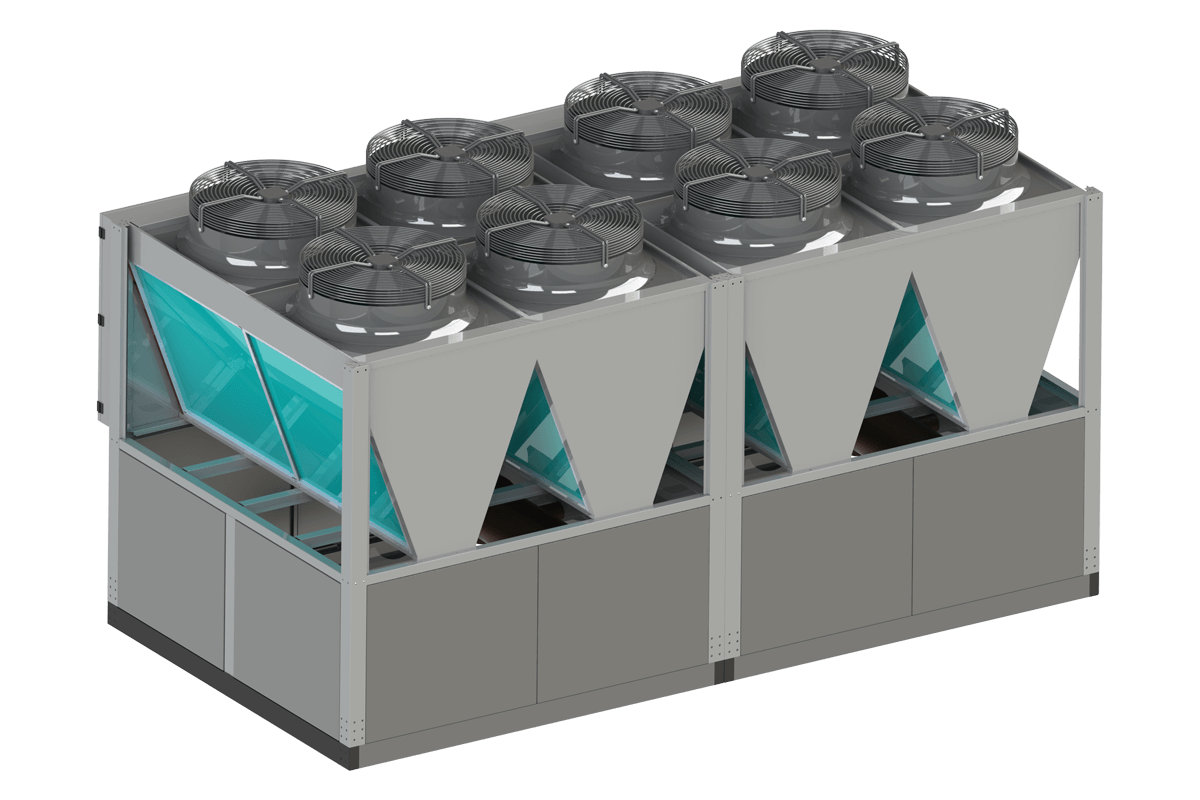

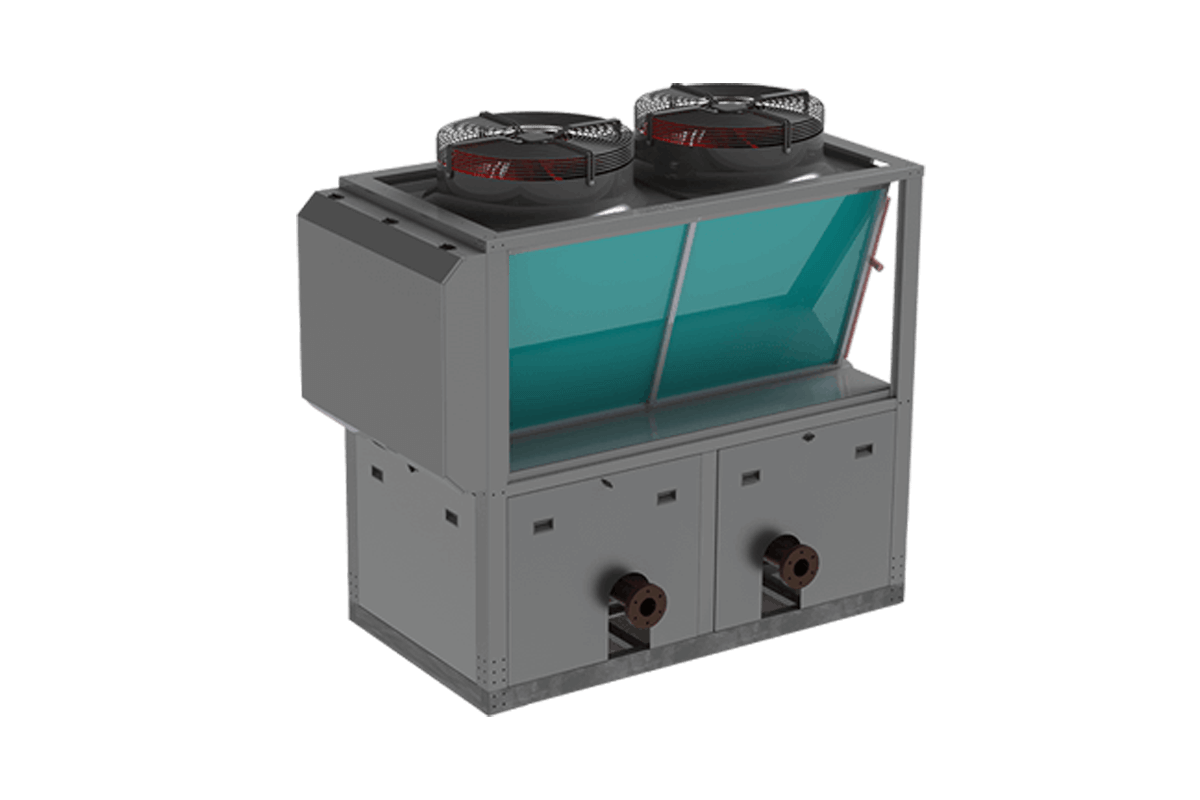

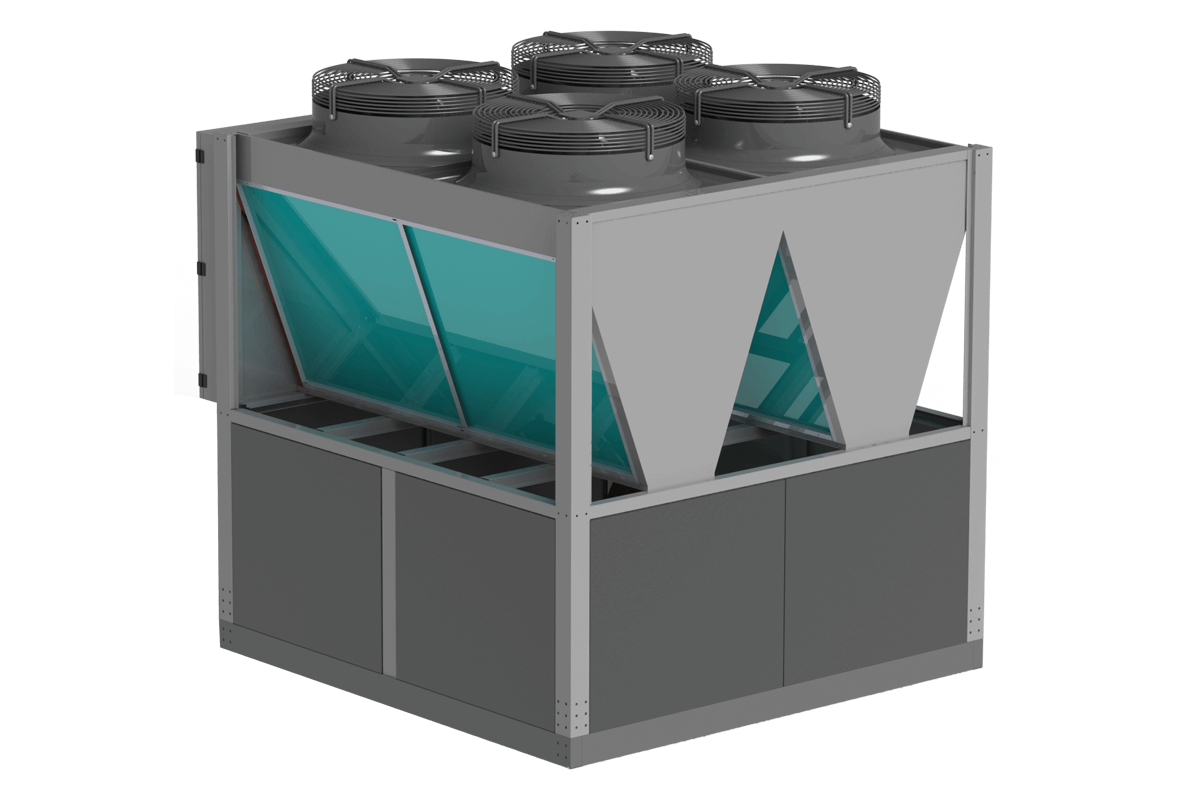

چیلر مدل Heavy-Semi-Hermetic-R22

.

قیمت محصول
برای استعلام قیمت، تماس حاصل فرمایید +98114121
چیلر مدل Heavy-Semi-Hermetic-R22
چیلر مدل Heavy-Semi-Hermetic-R22
چیلر مدل Heavy-Semi-Hermetic-R22
چیلر مدل Heavy-Semi-Hermetic-R22

توضیحات

بدنه

سهولت در خارج کردن کویل و فن

فرمینگ جهت استحکام بالای بدنه

سینی درین جهت خروج آب از روی کندانسور

تفکیک اواپراتور و لوله کشی از بخش کندانسور

پوشش بدنه

دستگاه پس از تولید و شستشوی اولیه و یک لایه آستری، با رنگ پودری الکترواستاتیک رنگ آمیزی می‌شود.

شاسی

از ناودانی استاندارد با سایز مناسب ظرفیت دستگاه به‌صورت جوشکاری شده ساخته می‌شود.

کمپرسور

استفاده از کمپرسورهای سیلندر پیستونی بیتزر با مدارهای مختلف

کندانسور

طراحی کندانسور تا دمای ۴۰ درجه محیط بیرون

امکان اضافه شدن مرحله‌ای فن‌ها به دلیل هوابند بودن کویل‌ها

امکان تولید کویل کندانسور با پوشش (Blue Fin)

تراکم فین‌ها تا ۱۲ فین در اینچ برای افت فشار حداقلی

فن کندانسور

فن‌های کندانسوری آکسیال زیلابگ با دور پایین

اواپراتور

اواپراتور پوسته لوله برای عمر طولانی و جلوگیری از یخ زدگی در فصل سرما

ضخامت ۶ میلیمتری پوسته اواپراتور و استفاده از لوله مسی با ضخامت ۰.۸ میلیمتر

اتصالات مهره‌ای اواپراتور و عدم جوشکاری در پوسته لوله

آنتی فریز تعبیه شده در اواپراتور و ترموستات جهت تنظیم دمای آب

صافی لوله آب برای فیلتر کردن آب مدار و جلوگیری از ورود شن به اواپراتور

استفاده از فلوسوئیچ برای کنترل دبی جریان آب در مدار

تابلو برق

تابلو برق همراه با کلیدهای حرارتی، مینیاتوری و بی متال برای حفاظت الکتریکال دستگاه

آی پی بالای تابلو برق

امکان افزودن کنترولر به تابلو فرمان

خط مایع

خط مایع شامل شیر برقی، سایت گلس، فیلتر درایر

استفاده از آکومولاتور ۴ لوله جهت راندمان بالا برای خط ساکشن و دیس شارژ

شیر اطمینان High & Low برای محافظت از کمپرسور در فشارهای پایین و بالا

استفاده از رسیور جهت جمع کردن مایع مبرد برای تعمیرات

سنسور فشار بالای فن برای کنترل افزودن فن به مدار

عایق الاستومری برای کلیه لوله کشی‌های خط ساکشن و جلوگیری از تبادل حرارت

کنترلر

از برندهای معتبر دنفوس یا کرل یا بصورت مکانیکال و پی ال سی

جدول مشخصات فنی

مشخصات
HSE22020
HSE22040
HSE22050
HSE22060
HSE22075
HSE22080
HSE22100
HSE22120
HSE22140
HSE22160
HSE22020
HSE22040
HSE22050
HSE22060
HSE22075
HSE22080
HSE22100
HSE22120
HSE22140
HSE22160
Capacity
Nominal ( TON )
20
40
50
60
75
80
100
120
140
160
Actual ( KW )
62.6
102
135.4
156.6
203
233
280.2
328.1
376
466
Actual ( TON )
17.8
29
38.5
44.5
57.7
66.2
79.7
93.3
106.9
132.5
Compressor
Semi Hermetic Type ( Circuit )
2
2
2
2
2
2
2
2
2
2
QTY
2
2
2
2
2
2
2
2
2
4
Brand
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Model ( S.H )
4VE-10-40P
4NE-20-40P
4HE-25-40P
6GE-40-40P & 4NE-20-40P
6FE-50-40P & 4HE-25-40P
6GE-40-40P
6FE-50-40P
8FE-70-40P & 6FE-50-40P
8FE-70-40P
6GE-40-40P
Refrigerant ( Type )
R22
R22
R22
R22
R22
R22
R22
R22
R22
R22
Max Current ( A )
32
48
65.2
78
100
116.8
156
188
220
168
COP
3.6
3.6
3.8
3.8
3.9
3.8
3.6
3.8
3.8
3.8
Condenser
Coil ( Type )
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Coil ( QTY )
2
4
4
4
4
6
6
8
8
12
Coil ( ROW-FPI )
4-12
4-12
4-12
4-12
4-12
4-12
4-12
4-12
4-12
4-12
Fan ( QTY )
2
4
4
4
4
6
6
8
8
12
Fan ( Model )
80
80
80
80
80
80
80
80
80
80
Fan ( RPM )
900
900
900
900
900
900
900
900
900
900
Evaporator
Type
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Water Volume ( Lit )
50
100
100
110
150
160
180
200
220
260
Flow Rate ( GPM )
43
70
92
107
139
159
191
224
257
318
Unit Dimension
L ( cm )
250
240
240
240
240
360
360
480
480
700
W ( cm )
130
220
220
220
220
240
240
240
240
240
H ( cm )
240
260
260
260
260
260
260
260
260
260
Connection
Inlet/Outlet ( In )
2
3
3
3
4
4
4
5
5
5
Electrical Data
Voltage ( V )
380
380
380
380
380
380
380
380
380
380
Max Power Input ( KW )
22
35
45
55
68
78
90
115
125
140
Max Current ( A )
38
52
72
88
115
125
168
200
230
180
