چیلر مدل Heavy-Semi-Hermetic-R134A

.

قیمت محصول
برای استعلام قیمت، تماس حاصل فرمایید +98114121

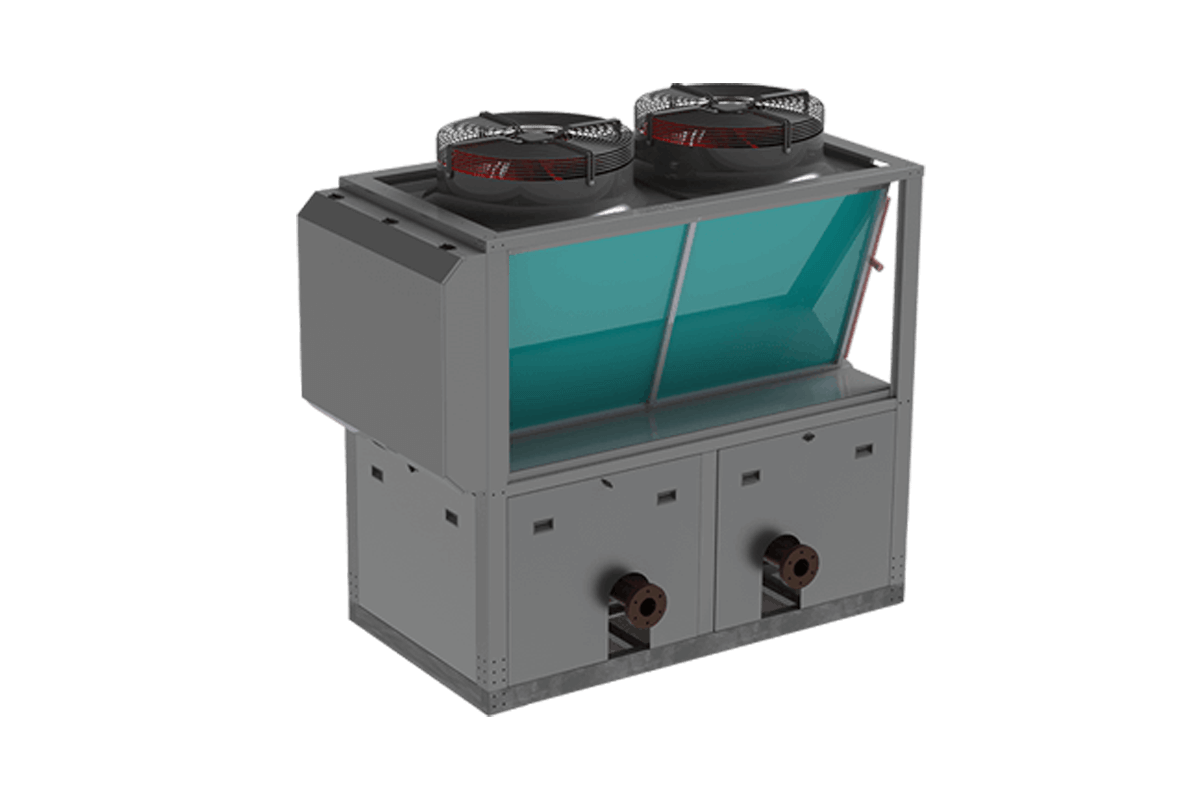

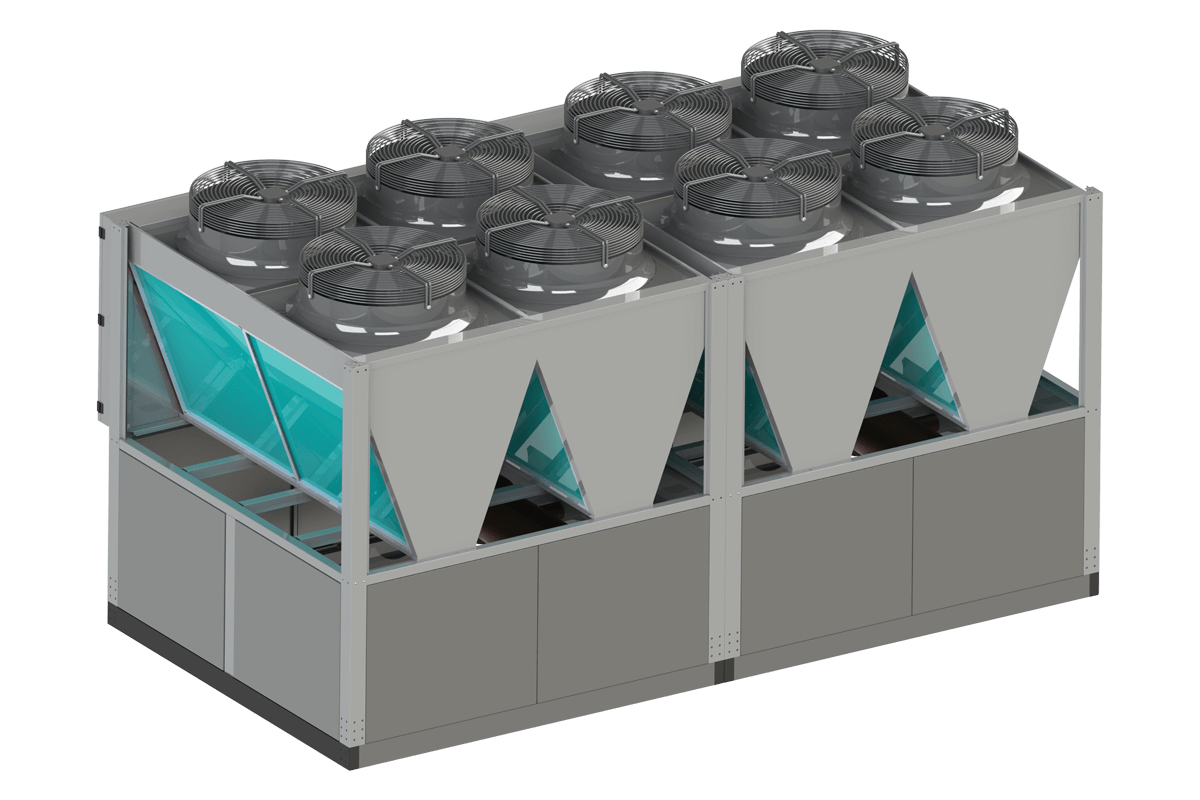

چیلر مدل Heavy-Semi-Hermetic-R134A
چیلر مدل Heavy-Semi-Hermetic-R134A
چیلر مدل Heavy-Semi-Hermetic-R134A

توضیحات

بدنه

ابعاد کامپکت با استحکام بدنه بالا و لوله کشی ساده

بدنه با ورق گالوانیزه به ضخامت ۱.۵ میلیمتر

سهولت در خارج کردن کویل و فن

فرمینگ جهت استحکام بالای بدنه

سینی درین جهت خروج آب از روی کندانسور

تفکیک اواپراتور و لوله کشی از بخش کندانسور

پوشش بدنه

دستگاه پس از تولید و شستشوی اولیه و یک لایه آستری، با رنگ پودری الکترواستاتیک رنگ آمیزی می‌شود.

شاسی

از ناودانی استاندارد با سایز مناسب ظرفیت دستگاه به‌صورت جوشکاری شده ساخته می‌شود.

کمپرسور

استفاده از کمپرسورهای سیلندر پیستونی بیتزر با مدارهای مختلف

کندانسور

طراحی کندانسور تا دمای ۴۰ درجه محیط بیرون

امکان اضافه شدن مرحله‌ای فن‌ها به دلیل هوابند بودن کویل‌ها

امکان تولید کویل کندانسور با پوشش (Blue Fin)

تراکم فین‌ها تا ۱۲ فین در اینچ برای افت فشار حداقلی

فن کندانسور

فن‌های کندانسوری آکسیال زیلابگ با دور پایین

اواپراتور

اواپراتور پوسته لوله برای عمر طولانی و جلوگیری از یخ زدگی در فصل سرما

ضخامت ۶ میلیمتری پوسته اواپراتور و استفاده از لوله مسی با ضخامت ۰.۸ میلیمتر

اتصالات مهره‌ای اواپراتور و عدم جوشکاری در پوسته لوله

آنتی فریز تعبیه شده در اواپراتور و ترموستات جهت تنظیم دمای آب

صافی لوله آب برای فیلتر کردن آب مدار و جلوگیری از ورود شن به اواپراتور

استفاده از فلوسوئیچ برای کنترل دبی جریان آب در مدار

تابلو برق

تابلو برق همراه با کلیدهای حرارتی، مینیاتوری و بی متال برای حفاظت الکتریکال دستگاه

آی پی بالای تابلو برق

امکان افزودن کنترولر به تابلو فرمان

خط مایع

خط مایع شامل شیر برقی، سایت گلس، فیلتر درایر

استفاده از آکومولاتور ۴ لوله جهت راندمان بالا برای خط ساکشن و دیس شارژ

شیر اطمینان High & Low برای محافظت از کمپرسور در فشارهای پایین و بالا

استفاده از رسیور جهت جمع کردن مایع مبرد برای تعمیرات

سنسور فشار بالای فن برای کنترل افزودن فن به مدار

عایق الاستومری برای کلیه لوله کشی‌های خط ساکشن و جلوگیری از تبادل حرارت

کنترلر

از برندهای معتبر دنفوس یا کرل یا بصورت مکانیکال و پی ال سی

پمپ

پمپ سیرکولاسیون برای مدار آبی مینی چیلر

منبع انبساط

امکان اضافه کردن منبع انبساط داخل دستگاه

جدول مشخصات فنی

مشخصات
HSE34030
HSE34060
HSE34070
HSE34110
HSE34120
HSE34140
HSE34030
HSE34060
HSE34070
HSE34110
HSE34120
HSE34140
Capacity
Nominal ( TON )
30
60
70
110
120
140
Actual ( KW )
55
121
128
192
239
256
Actual ( TON )
15.6
34.5
36.5
54.7
68
72.9
Compressor
Semi Hermetic Type ( Circuit )
2
2
2
2
2
2
QTY
2
2
2
3
2
4
Brand
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Bitzer
Model ( S.H )
4PE-15Y-40P
4FE-28Y-40P
6HE-35Y-40P
6HE-35Y-40P
8FE-60Y-40P
6HE-35Y-40P
Refrigerant ( Type )
R134A
R134A
R134A
R134A
R134A
R134A
Max Current ( A )
30.4
65
70
100
125
140
COP
3.5
3.6
3.8
3.8
3.9
3.8
Condenser4PE-15Y-40P
Coil ( Type )
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Coil ( QTY )
2
4
4
6
8
8
Coil ( ROW-FPI )
4-12
4-12
4-12
4-12
4-12
4-12
Fan ( QTY )
2
4
4
6
8
8
Fan ( Model )
80
80
80
80
80
80
Fan ( RPM )
900
900
900
900
900
900
Evaporator
Type
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Water Volume ( Lit )
100
120
150
180
200
220
Flow Rate ( GPM )
37
83
87
131
163
175
Unit Dimension
L ( cm )
250
240
240
360
480
480
W ( cm )
135
220
220
220
220
220
H ( cm )
240
260
260
260
260
260
Connection
Inlet/Outlet ( In )
2
3
3
3
4
4
Electrical Data
Voltage ( V )
380
380
380
380
380
380
Max Power Input ( KW )
20
42
45
62
80
85
Max Current ( A )
35
72
78
110
130
152
