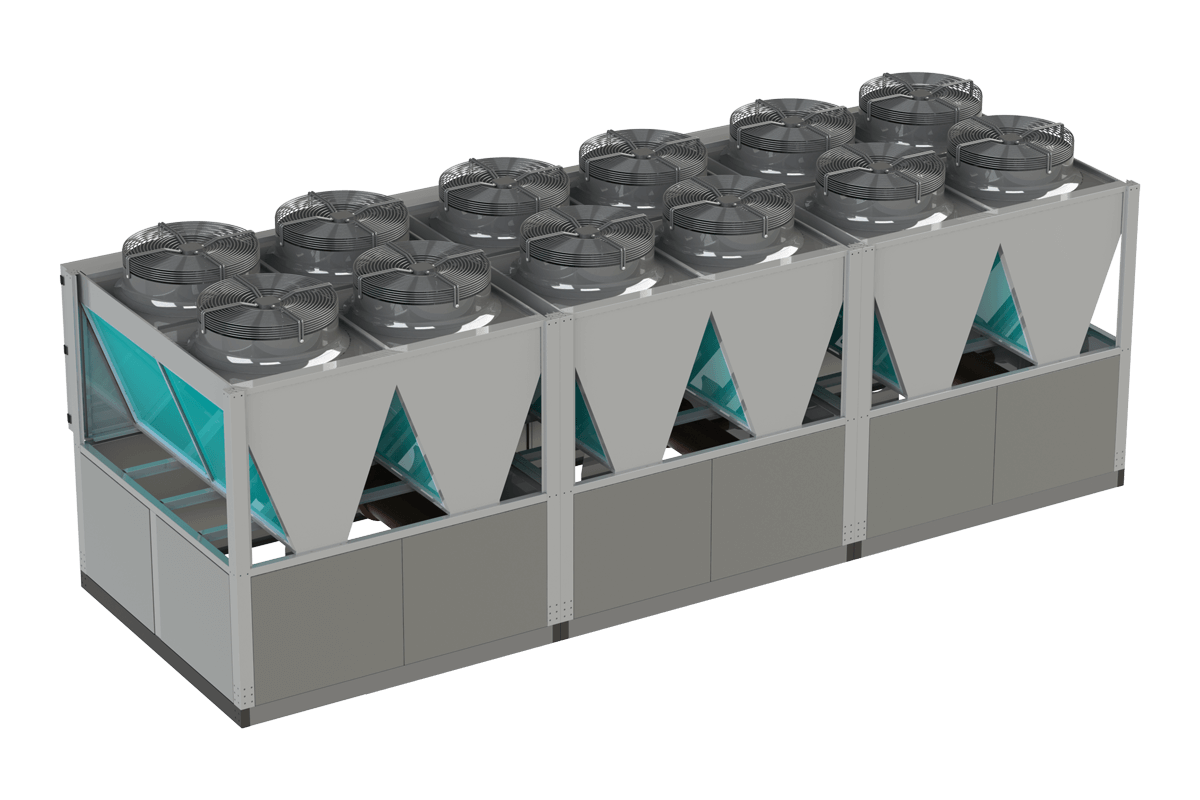

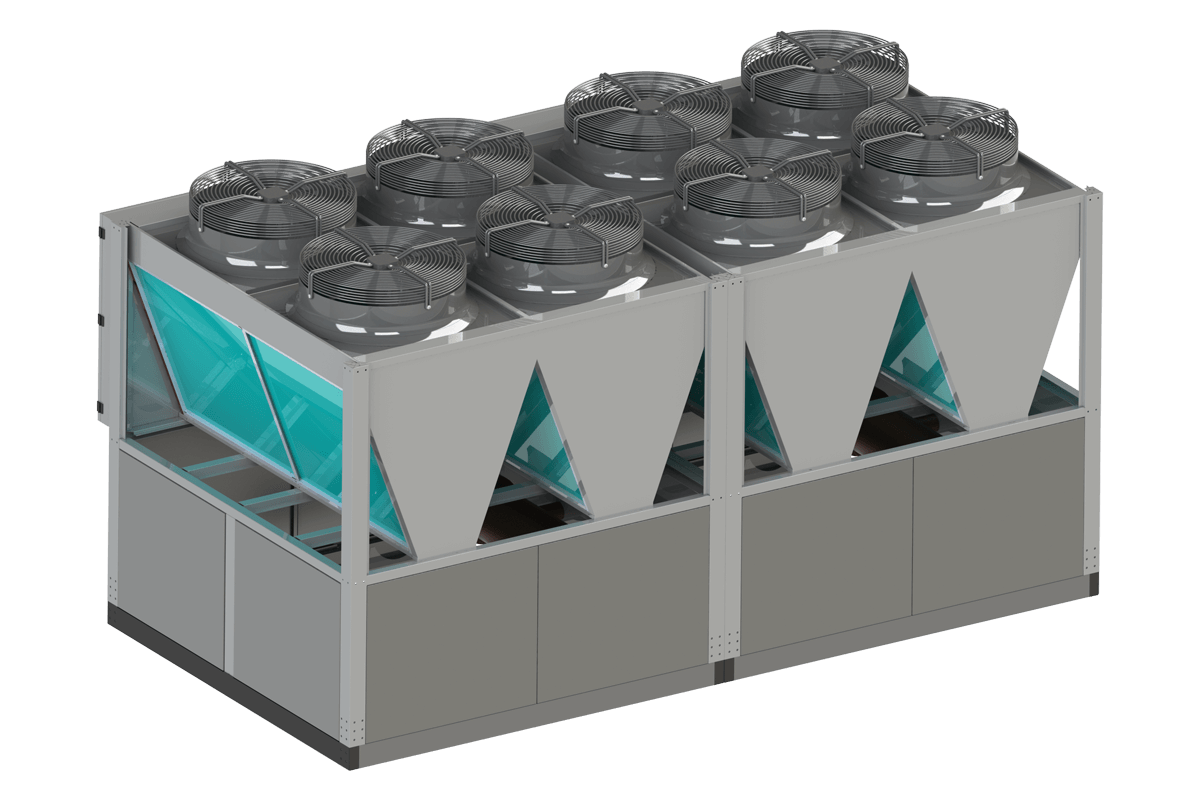

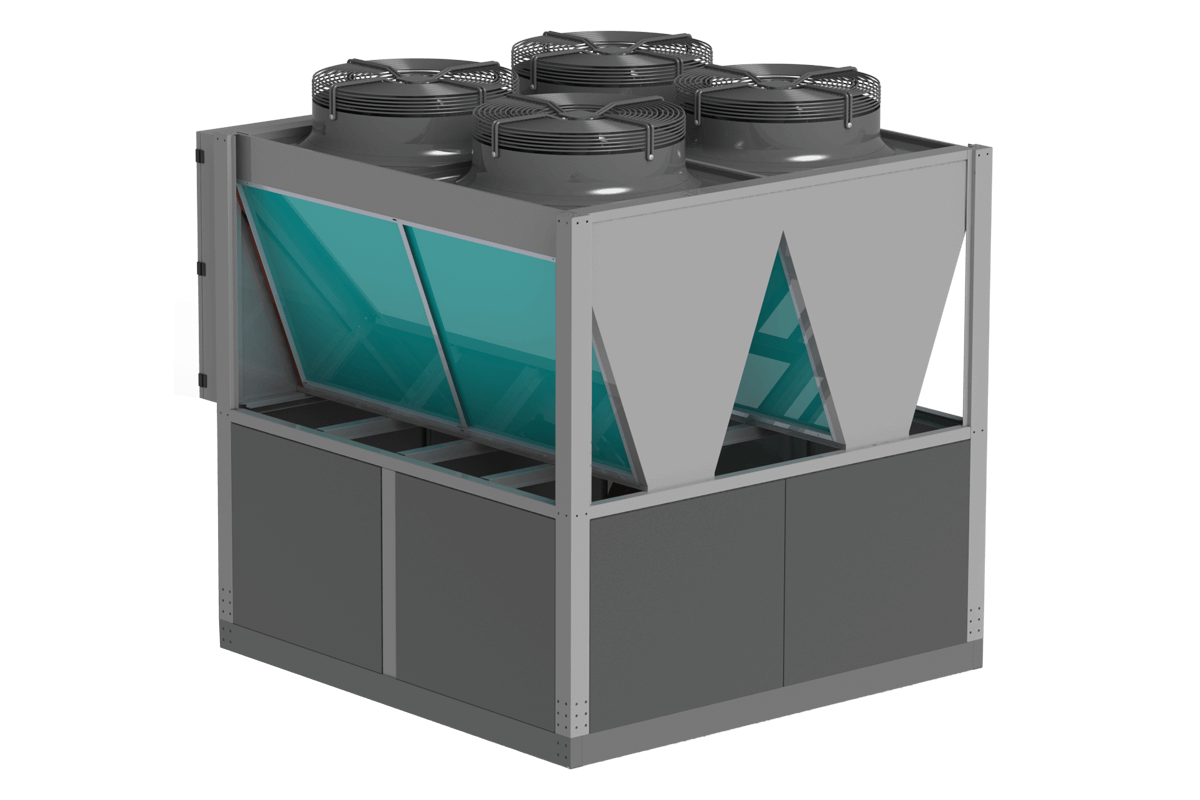

چیلر مدل Heavy-Scroll-R22

.

قیمت محصول
برای استعلام قیمت، تماس حاصل فرمایید +98114121
چیلر مدل Heavy-Scroll-R22
چیلر مدل Heavy-Scroll-R22
چیلر مدل Heavy-Scroll-R22

توضیحات

بدنه

سهولت در خارج کردن کویل و فن

فرمینگ جهت استحکام بالای بدنه

سینی درین جهت خروج آب از روی کندانسور

تفکیک اواپراتور و لوله کشی از بخش کندانسور

پوشش بدنه

دستگاه پس از تولید و شستشوی اولیه و یک لایه آستری، با رنگ پودری الکترواستاتیک رنگ آمیزی می‌شود.

شاسی

از ناودانی استاندارد با سایز مناسب ظرفیت دستگاه به‌صورت جوشکاری شده ساخته می‌شود.

کمپرسور

استفاده از کمپرسورهای اسکرال کم صدا دنفوس یا کوپلند و قابلیت دو مدار کردن ظرفیت‌ها

کندانسور

طراحی کندانسور تا دمای ۴۰ درجه محیط بیرون

امکان اضافه شدن مرحله‌ای فن‌ها به دلیل هوابند بودن کویل‌ها

امکان تولید کویل کندانسور با پوشش (Blue Fin)

تراکم فین‌ها تا ۱۲ فین در اینچ برای افت فشار حداقلی

فن کندانسور

فن‌های کندانسوری آکسیال زیلابگ با دور پایین

اواپراتور

اواپراتور پوسته لوله برای عمر طولانی و جلوگیری از یخ زدگی در فصل سرما

ضخامت ۶ میلیمتری پوسته اواپراتور و استفاده از لوله مسی با ضخامت ۰.۸ میلیمتر

اتصالات مهره‌ای اواپراتور و عدم جوشکاری در پوسته لوله

آنتی فریز تعبیه شده در اواپراتور و ترموستات جهت تنظیم دمای آب

صافی لوله آب برای فیلتر کردن آب مدار و جلوگیری از ورود شن به اواپراتور

استفاده از فلوسوئیچ برای کنترل دبی جریان آب در مدار

تابلو برق

تابلو برق همراه با کلیدهای حرارتی، مینیاتوری و بی متال برای حفاظت الکتریکال دستگاه

آی پی بالای تابلو برق

امکان افزودن کنترولر به تابلو فرمان

خط مایع

خط مایع شامل شیر برقی، سایت گلس، فیلتر درایر

استفاده از آکومولاتور ۴ لوله جهت راندمان بالا برای خط ساکشن و دیس شارژ

شیر اطمینان High & Low برای محافظت از کمپرسور در فشارهای پایین و بالا

استفاده از رسیور جهت جمع کردن مایع مبرد برای تعمیرات

سنسور فشار بالای فن برای کنترل افزودن فن به مدار

عایق الاستومری برای کلیه لوله کشی‌های خط ساکشن و جلوگیری از تبادل حرارت

کنترلر

از برندهای معتبر دنفوس یا کرل یا بصورت مکانیکال و پی ال سی

جدول مشخصات فنی

مشخصات
HSC22040
HSC22050
HSC22060
HSC22070
HSC22080
HSC22100
HSC22125
HSC22150
HSC22160
HSC22180
HSC22200
HSC22040
HSC22050
HSC22060
HSC22070
HSC22080
HSC22100
HSC22125
HSC22150
HSC22160
HSC22180
HSC22200
Capacity
Nominal ( TON )
40
50
60
70
80
100
125
150
160
180
200
Actual ( KW )
114
142
176
200
228
286
356
427.2
456.8
528
595
Actual ( TON )
32
40
50
57
65
81
101
121
130
150
170
Compressor
Scroll Type ( Circuit )
2
2
2
2
2
2
2
2
2
2
2
QTY
2
2
2
6
4
4
5
6
8
6
8
Brand
Copeland
Copeland
Copeland
Copeland
Copeland
Copeland
Copeland
Copeland
Copeland
Copeland
Copeland
Model ( ZR )
ZR250
ZR310
ZR380
ZR144
ZR250
ZR310
ZR310
ZR310
ZR250
ZR380
ZR310
Refrigerant ( Type )
R22-R407C
R22-R407C
R22-R407C
R22-R407C
R22-R407C
R22-R407C
R22-R407C
R22-R407C
R22-R407C
R22-R407C
R22-R407C
Max Current ( A )
56
72
86
100
112
140
186
216
224
258
280
COP
4
4
4.2
4.2
4.1
4
4
4.2
4.2
4
4.1
Condenser
Coil ( Type )
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Fin-Tube
Coil ( QTY )
4
4
4
4
6
6
8
8
12
12
12
Coil ( ROW-FPI )
3-12
3-12
4-12
4-12
4-12
4-12
4-12
4-12
4-12
4-12
4-12
Fan ( QTY )
4
4
4
4
6
6
8
8
12
12
12
Fan ( Model )
71
71
80
80
80
80
80
80
80
80
80
Fan ( RPM )
900
900
900
900
900
900
900
900
900
900
900
Evaporator
Type ( Shell-Tube )
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Shell-Tube
Water Volume ( Lit )
100
100
110
150
160
180
200
220
260
320
360
Flow Rate ( GPM )
78
97
120
136
156
195
243
292
312
360
406
Unit Dimension
L ( cm )
240
240
240
240
360
360
480
480
700
700
700
W ( cm )
220
220
220
220
240
240
240
240
240
240
240
H ( cm )
260
260
260
260
260
260
260
260
260
260
260
Connection
Inlet/Outlet ( In )
3
3
3
3
4
4
5
5
5
6
6
Electrical Data
Voltage ( V )
380
380
380
380
380
380
380
380
380
380
380
Max Power Input ( KW )
37
45
52
63
74
90
115
135
145
165
165
Max Current ( A )
60
76
90
110
125
150
200
230
240
280
300
