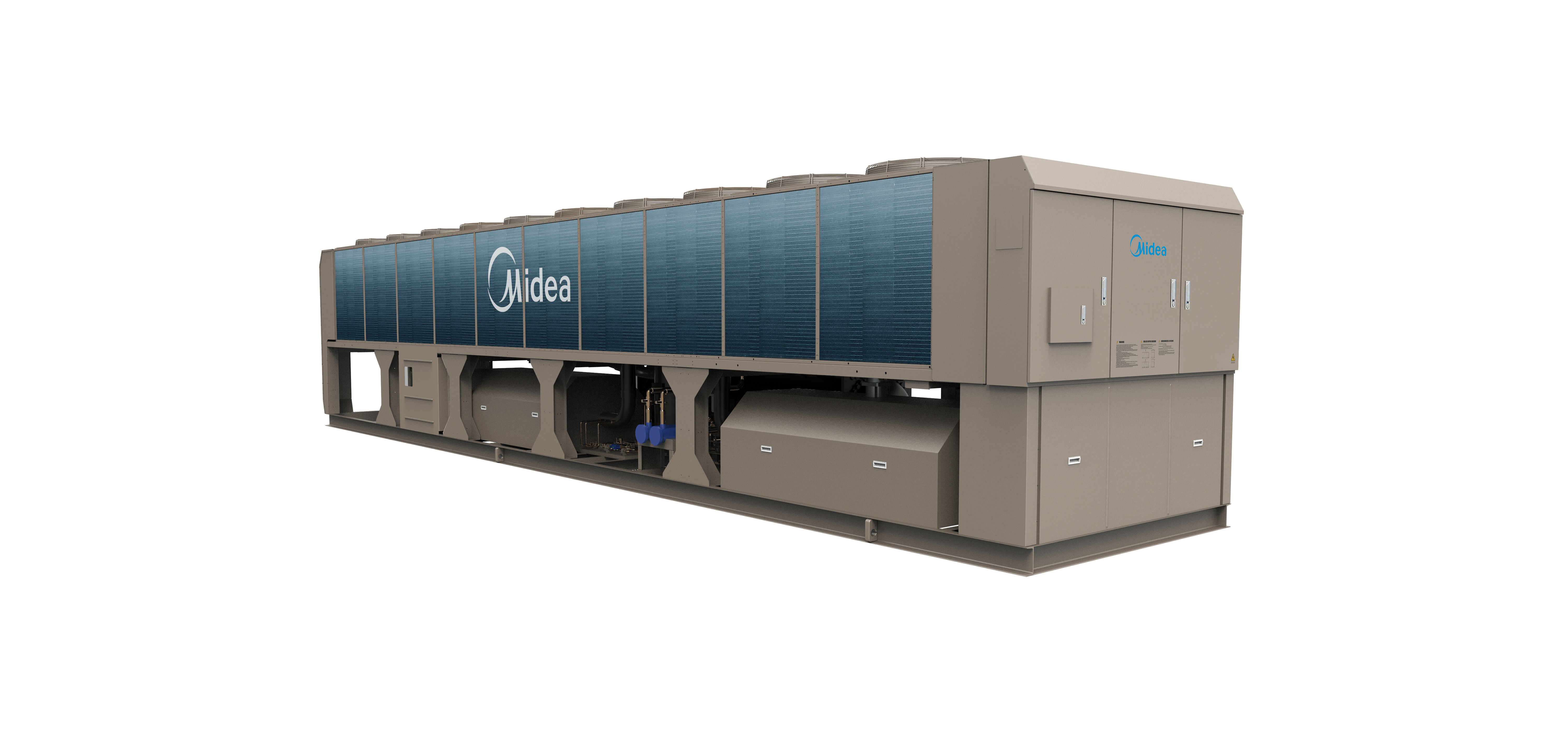

چیلر اسکرو هوا خنک َAirBoost مدل Indirect free cooling series, SCAF***HV(FC-I) 460V-3Ph-60Hz

.

قیمت محصول
برای استعلام قیمت، تماس حاصل فرمایید +98114121
چیلر اسکرو هوا خنک َAirBoost مدل Indirect free cooling series, SCAF***HV(FC-I) 460V-3Ph-60Hz

توضیحات

کمپرسور اسکرو با راندمان بالا

روتور پیچی از طراحی بهینه فرآیند فشرده‌سازی بهره می‌برد که نه تنها راندمان حجمی عالی را تضمین می‌کند، بلکه نشتی کمپرسور را نیز کاهش می‌دهد. روتور پیچی دوقلو از طراحی نامتقارن پنج تا شش دندانه بهره می‌برد، دقت ماشینکاری تا سطح میکرون، پایدار و قابل اعتماد است

طراحی موتور اینورتر با ظرفیت بالا و خنک‌کننده مبرد، راندمان بالای موتور. روتور پیچی مستقیماً توسط موتور هدایت می‌شود، قطعات متحرک و قطعات ساینده کمتری دارد، راندمان مکانیکی بالایی دارد

کمپرسور به طور خاص برای کار با جدیدترین فناوری فرکانس متغیر طراحی شده است. به طور آزاد از 25 هرتز تا 70 هرتز کار می‌کند، راندمان انرژی بار جزئی بالایی دارد

مبدل حرارتی سمت هوا با راندمان بالا

فن جریان محوری با راندمان بالا و صدای کم. طراحی پروانه فن توسط نرم‌افزار حرفه‌ای میدان جریان بهینه شده است تا از عملکرد آیرودینامیکی خوب پروانه اطمینان حاصل شود، که تضمین می‌کند فن با صدای کم کار می‌کند و همزمان حجم هوای بیشتری را دریافت می‌کند و اثر انتقال حرارت سمت هوا را بهبود می‌بخشد

مبدل حرارتی سمت هوا از نوع M معکوس، جریان هوا به طور مساوی توزیع می‌شود تا تبادل حرارت با راندمان بالا حاصل شود

لوله‌های رزوه داخلی با راندمان بالا و پره‌های آلومینیومی پنجره‌ای قوسی شکل با کیفیت بالا توسط لوله انبساط مکانیکی به هم نزدیک شده‌اند تا راندمان انتقال حرارت را بهبود بخشند، افت فشار و صدای باد را کاهش دهند

شبیه‌سازی حرفه‌ای میدان دما، طراحی بهینه

اواپراتور غرقابی با راندمان بالا

توزیع‌کننده مبرد می‌تواند مبرد را به طور یکنواخت توزیع کند، میدان دما را بهینه کند و دمای تبخیر را بهبود بخشد، به طوری که راندمان عملیاتی را بهبود بخشد

صفحه بافل مخصوص طراحی شده برای جلوگیری از مکش کمپرسور با مایع، قابلیت اطمینان دستگاه را بهبود می‌بخشد

جعبه آب در هر دو انتها را می‌توان برای تسهیل تعمیر و نگهداری جدا کرد

جدول مشخصات فنی

مشخصات
115
140
175
205
240
275
330
395
115
140
175
205
240
275
330
395
Nominal parameter Cooling capacity
kW(Ton)
397.0(112.9)
493.0(142.4)
618.1(175.8)
723.8(205.9)
844.5(238.5)
965.0(274.6)
1162(329.4)
1393(396.2)
Nominal parameter Power input
kW
123.6
153.9
192.0
224.8
256.4
300.8
353.2
433.9
Nominal parameter Cooling COP
kW/kW (kW/Ton)
3.21(1.09)
3.20(1.10)
3.21(1.09)
3.21(1.09)
3.29(1.07)
3.21(1.10)
3.28(1.07)
3.21(1.10)
Nominal parameter IPLV
kW/kW (kW/Ton)
4.665(0.756)
4.756(0.742)
4.724(0.747)
4.723(0.747)
4.693(0.752)
4.691(0.752)
4.686(0.757)
4.761(0.744)
Free cooling only parameter Cooling capacity
kW(Ton)
397.0(112.9)
493.0(142.4)
618.1(175.8)
723.8(205.9)
844.5(238.5)
965.0(274.6)
1162(329.4)
1393(396.2)
Free cooling only parameter Power input
kW
26.2
31.0
36.0
44.5
53.0
58.0
72.0
84.0
Free cooling only parameter COP
kW/kW (kW/Ton)
15.15(0.23)
15.90(0.22)
17.16(0.20)
16.26(0.22)
15.93(0.22)
16.63(0.21)
16.13(0.22)
16.58(0.21)
Ambient temperature of free cooling only
°C
-0.54
-0.25
-0.19
0.05
0.03
0.07
-0.41
-0.81
Free cooling only heat exchange temperature difference
°C
10.54
10.25
10.19
9.95
9.97
9.93
10.41
10.81
Compressor Type
/
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Stepless control (Single compressor 10%-100% , Dual compressor 5%-100%)
Compressor Quantity
/
1
1
1
1
1
1
2
2
Energy regulation mode
/
Single compressor 10%-100% , Dual compressor 5%-100%
Single compressor 10%-100% , Dual compressor 5%-100%
Single compressor 10%-100% , Dual compressor 5%-100%
Single compressor 10%-100% , Dual compressor 5%-100%
Single compressor 10%-100% , Dual compressor 5%-100%
Single compressor 10%-100% , Dual compressor 5%-100%
Single compressor 10%-100% , Dual compressor 5%-100%
Single compressor 10%-100% , Dual compressor 5%-100%
Refrigerant Type
/
R134a
R134a
R134a
R134a
R134a
R134a
R134a
R134a
Refrigerant Charge amount
kg(lb)
126(278)
148(326)
168(370)
192(423)
225(496)
280(617)
2×168(2×370)
2×185(2×408)
Power supply
/
460V-3Ph-60Hz
460V-3Ph-60Hz
460V-3Ph-60Hz
460V-3Ph-60Hz
460V-3Ph-60Hz
460V-3Ph-60Hz
460V-3Ph-60Hz
460V-3Ph-60Hz
Rated current
A
168.4
209.7
261.7
306.4
349.5
410.0
481.4
591.4
Start current
A
≤168.4
≤209.7
≤261.7
≤306.4
≤349.5
≤410.0
≤481.4
≤591.4
Max. operating current
A
226.0
279.9
333.4
382.8
446.5
506.6
641.3
751.0
Air side heat exchanger Type
/
Fin-coil
Fin-coil
Fin-coil
Fin-coil
Fin-coil
Fin-coil
Fin-coil
Fin-coil
Air side heat exchanger No. of fan
/
8
8
10
12
14
16
18
20
Air side heat exchanger Motor power input
kW
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
Water side heat exchanger Type
/
Shell and tube
Shell and tube
Shell and tube
Shell and tube
Shell and tube
Shell and tube
Shell and tube
Shell and tube
Water side heat exchanger Water flow
m3/h (GPM)
68.28(250)
84.79(311)
106.3(390)
124.5(456)
145.3(533)
166.0(609)
199.8(732)
239.6(878)
Water side heat exchanger Pressure drop
kPa (ftH2O)
77(25.8)
88(29.4)
114(38.1)
115(38.5)
132(44.2)
134(44.8)
143(47.8)
155(51.9)
Water side heat exchanger Water pipe connection
mm(in)
150(5.9)
150(5.9)
150(5.9)
150(5.9)
150(5.9)
200(7.9)
200(7.9)
200(7.9)
Water side heat exchanger Max. working pressure
MPa
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
Unit dimensions Length
mm(in)
6445(253.7)
6445(253.7)
6445(253.7)
7250(285.3)
8255(325.0)
9260(364.6)
10265(404.1)
11270(443.7)
Unit dimensions Width
mm(in)
2300(90.6)
2300(90.6)
2300(90.6)
2300(90.6)
2300(90.6)
2300(90.6)
2300(90.6)
2300(90.6)
Unit dimensions Height
mm(in)
2460(96.9)
2460(96.9)
2460(96.9)
2460(96.9)
2460(96.9)
2460(96.9)
2460(96.9)
2460(96.9)
Unit weight
kg(lb)
6420(14154)
7130(15719)
8320(18342)
9200(20282)
10230(22553)
10920(24074)
14350(31636)
15440(34039)
Operating weight
kg(lb)
6670(14705)
7400(16314)
8610(18982)
9530(21010)
10620(23413)
11330(24978)
14800(32628)
15890(35031)
