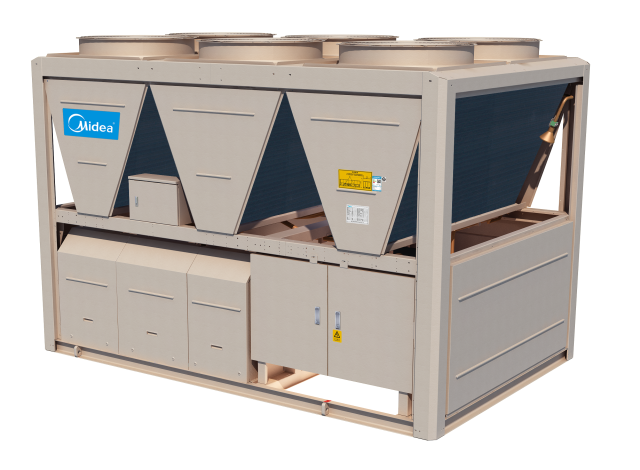

چیلر اسکرال هوا خنک با ظرفیت بالا مدل Cooling only
.
توضیحات
اتصال یکپارچه
طراحی ماژولار، ترکیب آزاد برای برآورده کردن نیازهای مختلف ظرفیت. امکان افزایش ظرفیت در توسعههای آینده
طراحی ماژول "V" امکان تهویه جانبی و تبادل گرما را فراهم میکند. چندین ماژول میتوانند به صورت یکپارچه به هم متصل شوند تا فضای نصب کاهش یابد
کنترل پیشرفته میکروکامپیوتری
پنل کنترل پیشرفته میکروکامپیوتری که به طور مستقل توسعه داده شده است، با عملکردهای متعدد مانند عملکرد کنترل عملکرد محصول و حفاظت ایمنی. در میان آنها، تراشه پردازش پرسرعت میتواند به سرعت پارامترهای عملیاتی سیستم چیلر را بدست آورد و دستورالعملهای کنترل را به موقع برای پردازش سریع صادر کند، به طوری که کنترل هوشمند واحد را محقق کرده و عملکرد پایدار واحد را تضمین کند
گرمایش راحت
عملکرد گرمایش قدرتمند در دمای پایین و فناوری کنترل نسبت فشار پیشرفته، عملکرد گرمایش کارآمد و پایدار را در محیط با دمای پایین تضمین میکند
کاهش گرما در دمای ۱۵- درجه سانتیگراد کمتر از ۳۸٪ است
یخزدایی هوشمند از هدر رفتن انرژی در مواقعی که نیازی به یخزدایی نیست، جلوگیری میکند
جدول مشخصات فنی
مشخصات
RCAG100HA
RCAG130HA
RCAG200HA
RCAG230HA
RCAG260HA
RCAG100HA
RCAG130HA
RCAG200HA
RCAG230HA
RCAG260HA
Nominal parameter Cooling capacity
kW
340.0
460.0
680.0
800.0
920.0
Nominal parameter Cooling power input
kW
102.5
138.0
205.0
240.5
276.0
Nominal parameter Cooling COP
W/W
3.317
3.333
3.317
3.326
3.333
Nominal parameter IPLV
W/W
4.813
4.721
4.813
4.759
4.721
Nominal parameter Partial heat recovery*
kW
102.0
138.0
204.0
240.0
276.0
Compressor Type
/
Hermetic scroll compressor
Hermetic scroll compressor
Hermetic scroll compressor
Hermetic scroll compressor
Hermetic scroll compressor
Compressor Quantity System 1
/
2
2
2
2
2
Compressor Quantity System 2
/
1
2
1
1
2
Compressor Quantity System 3
/
-
-
2
2
2
Compressor Quantity System 4
/
-
-
1
2
2
Energy regulation mode
/
Adaptive energy regulation
Adaptive energy regulation
Adaptive energy regulation
Adaptive energy regulation
Adaptive energy regulation
Refrigerant Type
/
R410A
R410A
R410A
R410A
R410A
Refrigerant Charge amount System 1
kg
38
38
38
38
38
Refrigerant Charge amount System 2
kg
18
38
18
18
38
Refrigerant Charge amount System 3
kg
-
-
38
38
38
Refrigerant Charge amount System 4
kg
-
-
18
38
38
Power supply
/
380V-3Ph-50Hz
380V-3Ph-50Hz
380V-3Ph-50Hz
380V-3Ph-50Hz
380V-3Ph-50Hz
Rated current
A
175.4
236.1
175.4/175.4
175.4/236.1
236.1/236.1
Start current
A
589.0
673.0
589.0/589.0
589.0/673.0
673.0/673.0
Max. operating current
A
257.7
343.6
257.7/257.7
257.7/343.6
343.6/343.6
Air side heat exchanger Type
/
High efficiency internal thread pipe + hydrophilic aluminum fin
High efficiency internal thread pipe + hydrophilic aluminum fin
High efficiency internal thread pipe + hydrophilic aluminum fin
High efficiency internal thread pipe + hydrophilic aluminum fin
High efficiency internal thread pipe + hydrophilic aluminum fin
Air side heat exchanger No. of fan
/
6
8
12
14
16
Air side heat exchanger Air flow rate
m3/h
20000×6
20000×8
20000×12
20000×14
20000×16
Air side heat exchanger Motor power input
kW
1.300×6
1.300×8
1.300×12
1.300×14
1.300×16
Water side heat exchanger Type
/
Shell and tube
Shell and tube
Shell and tube
Shell and tube
Shell and tube
Water side heat exchanger Water flow rate
m3/h
58.48
79.12
117.0
137.6
158.2
Water side heat exchanger Pressure drop
kPa
63.0
63.0
63.0
63.0
63.0
Water side heat exchanger Water pipe connection
mm
DN125
DN125
DN125/DN125
DN125/DN125
DN125/DN125
Water side heat exchanger Max. working pressure
kPa
1000
1000
1000
1000
1000
Water side heat exchanger Fouling factor
m.℃/kW
0.018
0.018
0.018
0.018
0.018
Built-in hydraulic module (optional)* Pump type
/
Single-stage piping centrifugal pump
Single-stage piping centrifugal pump
Single-stage piping centrifugal pump
Single-stage piping centrifugal pump
Single-stage piping centrifugal pump
Built-in hydraulic module (optional)* No. of pump
/
1
1
2
2
2
Built-in hydraulic module (optional)* Pump power input (high lift)
kW
7.5
11
7.5/7.5
7.5/11
11/11
Built-in hydraulic module (optional)* Pump power input (ultra high lift)
kW
11
15
11/11
11/15
15/15
Built-in hydraulic module (optional)* External water head (high lift/nominal flow)
kPa
198.0
223.4
198.0/198.0
198.0/223.4
223.4/223.4
Built-in hydraulic module (optional)* External water head (ultra high lift/nominal flow)
kPa
304.8
309.0
304.8/304.8
304.8/309.0
309.0/309.0
Built-in hydraulic module (optional)* Expansion tank capacity
L
80
80
80/80
80/80
80/80
Built-in hydraulic module (optional)* Max. water side pressure (with built-in hydraulic module)
kPa
1000
1000
1000
1000
1000
Built-in hydraulic module (optional)* Inlet and outlet pipe (with built-in hydraulic module)
mm
DN125
DN125
DN125/DN125
DN125/DN125
DN125/DN125
Partial heat recovery heat exchanger (optional)* Type
/
Plate heat exchanger
Plate heat exchanger
Plate heat exchanger
Plate heat exchanger
Plate heat exchanger
Partial heat recovery heat exchanger (optional)* Water flow rate
m3/h
5.8
7.9
5.8/5.8
5.8/7.9
7.9/7.9
Partial heat recovery heat exchanger (optional)* Pressure drop
kPa
11.3
12.8
11.3/11.3
11.3/12.8
12.8/12.8
Partial heat recovery heat exchanger (optional)* Connecting pipe diameter
mm
DN50
DN50
DN50/DN50
DN50/DN50
DN50/DN50
Unit dimensions Length
mm
3530
4700
7060
8230
9400
Unit dimensions Width
mm
2300
2300
2300
2300
2300
Unit dimensions Height
mm
2500
2500
2500
2500
2500
Unit weight
kg
2900
3870
5800
6770
7740
Operating weight
kg
3000
4020
6000
7020
8040
